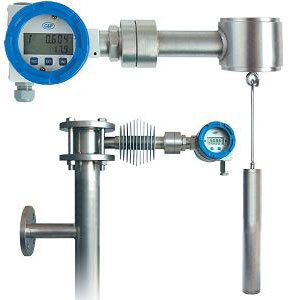

电浮筒液位计


NFFT简介
    NFFT电浮筒液位计可用来测量液位、界位或密度,输出4~20mADC 标准直流信号,并提供HART 通信协议输出。使用兼容的275(375、475) 型HART 通信器,可获取来自过程、智能液位控制器或浮筒测量室的信息,用户还可查询、组态、标定或测试智能液位变送器。仪表测量精度高、性能可靠、长期稳定性好、使用方便,广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业生产过程中的液位、界位测量与控制。
NFFT原理
    控制器与浮筒室、浮筒、扭力管系统等组成。浮筒浸没在浮筒室内的液体中,与扭力管系统刚性连接,扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值,在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化,从而使扭管转角也随之变化。该变化被传递到数字液位控制器内的杠杆组件,使固定在杠杆组件上的磁铁发生位移,继而被霍尔元件感知并转换为霍尔电势。DLC3000 数字液位控制器采用微控制器与相关的电子线路测量过程变量,提供电流输出,驱动LCD 显示及提供HART 通信能力。微控制器接收经环境温度补偿与线性化了的电信号,同时也补偿由于过程温度变化而引起的液体密度的变化。LCD可显示模拟量输出、过程变量(液位、界面高度或密度)、过程温度、扭力管旋转角度及变量的百分数范围等。
NFFT主要技术参数
1.测量范围:300~3000mm
2.精 度:液位测量±0.5%FS,界位测量±1%FS
3.重 复 性:≤±0.25%FS
4.死 区:≤±0.2%FS
5.电 源:12~30VDC
6.输出信号:模拟量:4~20mADC(正作用)   20~4mADC(反作用)
7.数字量:HART 1200 波特移频键控(FSK)
8.液晶显示:模拟量或液位、界位、温度、扭力管转角及百分数范围
9.负载电阻:700Ω(24VDC 供电时)
10.最小密度差:0.05 g/cm3
11.工作压力:2.5~32.0MPa
12.介质温度:常温型:-40~150℃ 高温型:150~350℃
13.环境温度:-40~80℃
14.接液材质:浮筒:304;316
15.外浮筒:碳钢;304;316
16.扭管:316
17.工作条件的影响:
18.供电影响:当电压在规定电压的最小值与最大值间变化时,输出变化≤±0.2%FS
19.温度影响:工作温度在-40~80℃内变化时,输出变化<±0.03%FS/℃
20.报警跳线:DLC3000 能对故障进行自诊断,也能组态成显示过程变量的高低报警。当高低位报警或检出一个故障时,模拟量输出信号将显示低于4mA 或高于20mA,仪表出厂时仪表是将跳线置于高位上。
21.防护等级:IP66(NEMA 4X)
22.防爆等级:本安型:ExiaIICT1~T6
23.隔爆型:ExdIICT1~T6
24.电气接口:2 个1/2-14NPT 内螺纹,一个在底部,另一个在接线盒背面。
NFFT结构组成
    智能浮筒式液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力,向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时,浮筒就静止在某一位置。当液位发生变化时,浮筒所受浮力相应改变,平衡状态被打破,从而引起弹力变化即弹簧的伸缩,以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样,通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。
